Arquitectura Paramétrica en Metal: Cuando el Algoritmo Diseña la Estructura
Del Guggenheim Bilbao al Louvre Abu Dhabi: cómo los algoritmos y el corte CNC transforman chapas de metal en fachadas que ningún arquitecto podría dibujar a mano.
Arquitectura Paramétrica en Metal: Cuando el Algoritmo Diseña la Estructura
En 1997, Frank Gehry presentó un edificio en Bilbao que parecía imposible: curvas de titanio que no se repetían, 33.000 paneles únicos, ninguno igual al otro. Los arquitectos del mundo se preguntaron cómo se había fabricado. La respuesta no estaba en un taller más grande. Estaba en un software de la industria aeroespacial.
Desde entonces, la arquitectura paramétrica ha dejado de ser una curiosidad para convertirse en una disciplina que está redefiniendo lo que puede hacerse con metal, un algoritmo y una máquina de corte CNC.
Este artículo explica qué es, cómo funciona, y por qué un taller metalúrgico con cortadora láser ya tiene el 80% de lo que se necesita para fabricar el futuro.
Qué es la arquitectura paramétrica
En la arquitectura convencional, el diseñador dibuja formas. En la arquitectura paramétrica, el diseñador define reglas. Un algoritmo genera las formas a partir de esas reglas.
Por ejemplo: “la densidad de perforaciones en cada panel debe ser proporcional a la radiación solar que recibe esa zona de la fachada.” El diseñador no dibuja cada agujero. Define la relación entre sol y perforación, y el software genera miles de paneles, cada uno con un patrón único pero coherente con el conjunto.
El resultado son edificios donde ninguna pieza es igual a otra, pero todas responden a la misma lógica. Es orden complejo, no caos.
Las herramientas principales son Grasshopper (un plugin de programación visual para Rhino 3D), Revit con Dynamo, y CATIA (el software que Gehry tomó prestado de la industria aeroespacial francesa). El diseñador no escribe código — conecta nodos que representan operaciones geométricas, y el algoritmo hace el resto.
Diez edificios que demuestran lo que el metal puede hacer

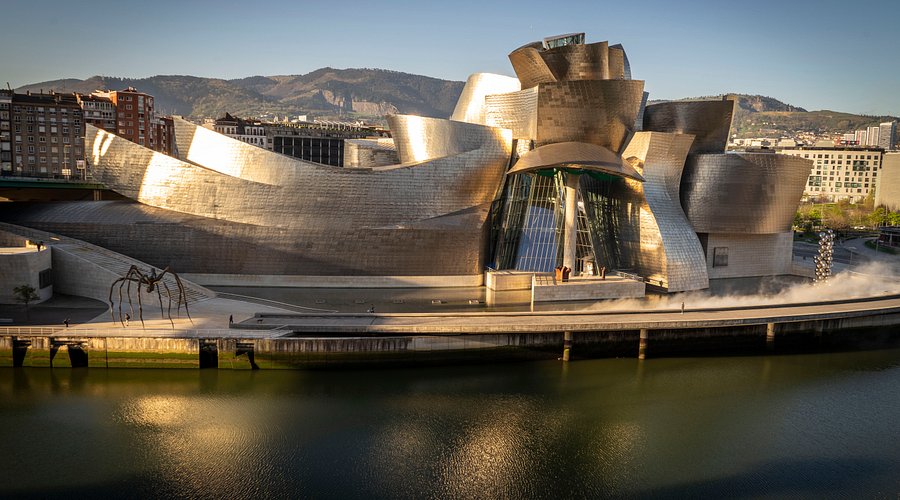

1. Guggenheim Bilbao — España (1997)
Frank Gehry. 33.000 paneles de titanio, cada uno con curvatura única. CATIA modeló cada pieza individualmente. Sin ese software, el edificio era literalmente inconstruible. Cambió la historia de la arquitectura y de una ciudad entera.
2. Louvre Abu Dhabi — Emiratos Árabes (2017)
Jean Nouvel. Una cúpula de 180 metros compuesta por 7.850 estrellas de aluminio y acero inoxidable distribuidas en 8 capas superpuestas. Un algoritmo controla la densidad del patrón para crear lo que Nouvel llama “lluvia de luz” — rayos de sol que atraviesan la geometría fractal y proyectan patrones cambiantes en el suelo a lo largo del día. Cada estrella cortada a láser con un patrón único.
3. Torres Al Bahar — Abu Dhabi (2012)
Aedas Architects. 2.098 paneles de aluminio recubiertos de PTFE que forman una fachada cinética: se abren y cierran automáticamente según la posición del sol. Un algoritmo paramétrico controla el ángulo de cada panel en tiempo real. El edificio literalmente respira.
4. Heydar Aliyev Center — Bakú, Azerbaiyán (2012)
Zaha Hadid Architects. 12.000 paneles de fibra de vidrio reforzada sobre una estructura espacial de acero. Grasshopper racionalizó la geometría para que los paneles curvos fueran fabricables. El edificio no tiene una sola esquina recta.
5. Hotel Morpheus — Macao, China (2018)
Zaha Hadid Architects. Exoesqueleto de acero con 2.500 nodos únicos curvados en caliente. Cada conexión fue fresada por CNC a partir de un modelo algorítmico. La estructura es la fachada — no hay separación entre lo estructural y lo estético.

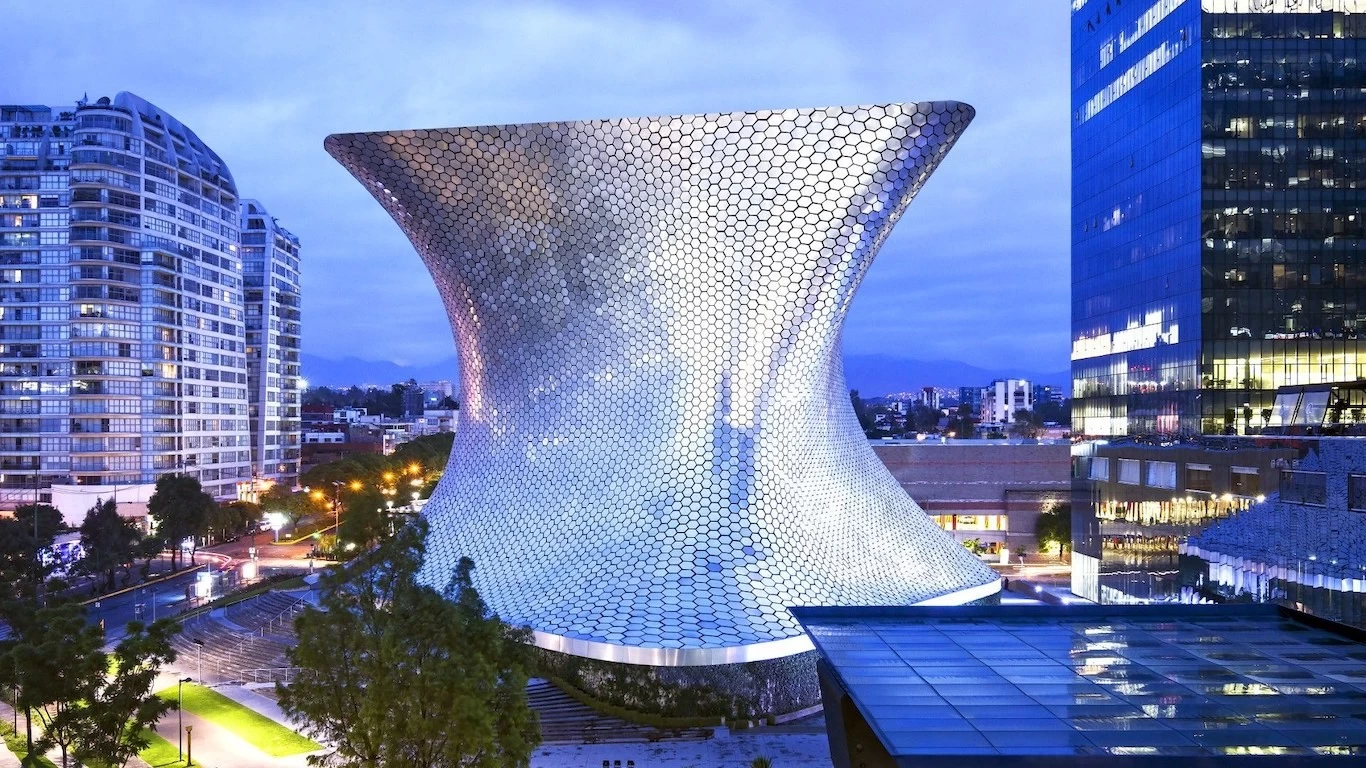

6. Museo Soumaya — Ciudad de México (2011)
Fernando Romero (FR-EE). 16.000 hexágonos de aluminio sobre estructura de acero. Ningún panel es idéntico. Un algoritmo de teselación generó cada hexágono adaptándose a la curvatura cambiante del edificio. Es el ejemplo más emblemático de arquitectura paramétrica en metal en toda Latinoamérica.
7. Museo Petersen Automotive — Los Ángeles (2015)
Kohn Pedersen Fox. Cintas de acero inoxidable perforado que envuelven el edificio como ríos de metal. Fabricadas por Zahner (Kansas City), cada cinta fue cortada a láser con perforaciones que varían en densidad para controlar la luz y crear un efecto de movimiento.

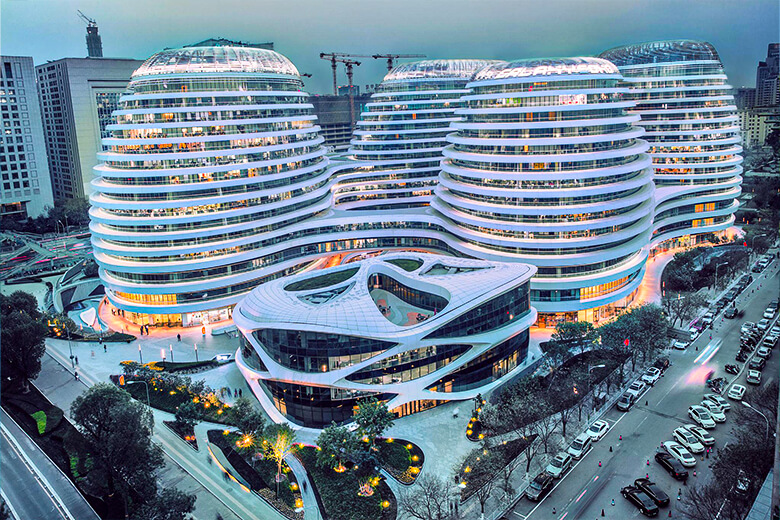

8. Galaxy SOHO — Beijing (2012)
Zaha Hadid Architects. Aproximadamente 18.000 paneles de aluminio parametricamente generados. Cortados por CNC, cada uno con dimensiones únicas que siguen la geometría fluida de cuatro volúmenes interconectados.
9. Sede CCTV — Beijing (2012)
OMA / Rem Koolhaas. Fachada de diagrid de acero con densidad variable: el algoritmo calculó las tensiones estructurales en cada zona y ajustó la densidad de las diagonales en consecuencia. Donde hay más esfuerzo, hay más acero. Donde hay menos, la estructura se abre. Más de 10.000 nodos de acero únicos.
10. UNStudio Galleria — Seúl, Corea del Sur (2004)
Fachada de 4.330 discos de aluminio perforado con diámetros variables. De día reflejan la luz como escamas. De noche, LEDs detrás de cada disco transforman el edificio en una pantalla pixelada de baja resolución. El patrón de distribución es puramente algorítmico.
El proceso: del algoritmo al panel instalado
¿Cómo se pasa de una idea en Grasshopper a miles de paneles de metal montados en un edificio? El proceso tiene nueve pasos:
| Paso | Acción | Herramienta |
|---|---|---|
| 1 | El arquitecto define parámetros (tamaño, curvatura, densidad de perforaciones, ángulo solar) | Grasshopper / Rhino |
| 2 | El algoritmo genera la geometría completa — miles de paneles únicos | Grasshopper |
| 3 | Racionalización: el software optimiza para reducir tipos únicos y asegurar fabricabilidad (radio mínimo de plegado, tamaño máximo de chapa) | Grasshopper + plugins |
| 4 | Desarrollo: los paneles 3D se despliegan a perfiles 2D planos para corte | Plugins de unfold (Ivy, etc.) |
| 5 | Nesting: el software acomoda los perfiles planos en chapas estándar (ej: 1500×3000 mm) para minimizar desperdicio | SigmaNEST, ProNest, Lantek |
| 6 | Corte CNC: láser o plasma corta los perfiles. Las perforaciones se cortan simultáneamente | Cortadora láser / plasma |
| 7 | Conformado: plegadora CNC dobla pestañas y retornos. El tope trasero se ajusta automáticamente para cada pieza según el archivo digital | Plegadora CNC |
| 8 | Identificación: cada panel se marca con láser o etiqueta con un ID único que corresponde a su posición en el modelo 3D | Marcado láser |
| 9 | Montaje: los paneles se instalan en la subestructura según un mapa de posiciones generado desde el modelo | Planos de montaje paramétricos |
El dato revelador: el paso 6 — el corte CNC — no distingue entre cortar 1.000 piezas iguales o 1.000 piezas diferentes. El tiempo de máquina es prácticamente el mismo. Lo que antes hacía inviable fabricar miles de piezas únicas no era la capacidad de las máquinas sino la capacidad de diseñarlas y organizarlas. El software resolvió eso.
Fachadas perforadas: la entrada más accesible
De todas las aplicaciones de la arquitectura paramétrica, las fachadas de chapa perforada con patrón variable son las más accesibles para un taller metalúrgico convencional. ¿Por qué?
- Son paneles planos — no requieren conformado complejo
- Se cortan en una sola operación de CNC (láser o plasma)
- El efecto visual es espectacular con inversión técnica mínima
- Cumplen funciones reales: control solar (reducen ganancia térmica entre 40% y 60%), ventilación natural, privacidad visual
El principio es simple: un algoritmo varía el diámetro o la densidad de las perforaciones según la orientación de cada zona de la fachada. Las caras que reciben más sol tienen perforaciones más densas (más sombra). Las que dan al sur, menos. El resultado es un patrón visual que parece decorativo pero responde a una lógica ambiental medible.
Los materiales más usados son aluminio (liviano, no corroe), acero Corten (estética oxidada controlada, mantenimiento nulo) y acero inoxidable (brillo permanente, máxima durabilidad).
Lo que un taller metalúrgico ya tiene (y lo que le falta)
Un taller con cortadora láser o plasma CNC, plegadora CNC y soldadura calificada tiene el 80% de la capacidad necesaria para fabricar fachadas paramétricas. Es el cuello de botella que toda la cadena necesita resolver — sin fabricante, no hay arquitectura paramétrica posible.
Lo que generalmente falta no es maquinaria. Es conexión:
| Lo que ya tiene | Lo que necesita incorporar |
|---|---|
| Corte láser / plasma CNC | Capacidad de recibir y procesar archivos DXF desde Grasshopper/Rhino |
| Plegadora CNC con tope programable | Software de nesting avanzado (SigmaNEST, ProNest) |
| Soldadura TIG/MIG calificada | Relación con estudios de arquitectura que diseñan paramétrico |
| Logística de piezas | Sistema de etiquetado individual por pieza (ID único) |
| Experiencia en chapa de acero y aluminio | Un técnico con formación básica en Rhino/Grasshopper |
La estrategia de entrada más directa: asociarse con un estudio de arquitectura que ya trabaje con diseño computacional, ofrecer capacidad de prototipado rápido (cortar 10 paneles de prueba en una tarde), y demostrar que la precisión CNC del taller cumple las tolerancias arquitectónicas requeridas.
No hace falta reinventar el taller. Hace falta reposicionar lo que ya sabe hacer.
¿Es más caro?
Una fachada paramétrica de metal cuesta entre USD 300 y 800 por m², frente a los USD 150–400 de un revestimiento estándar. La diferencia no está en el corte (que cuesta lo mismo para piezas únicas o repetitivas) sino en la ingeniería de diseño y la logística de miles de piezas individuales.
Sin embargo, el premium se está reduciendo. Las herramientas de racionalización algorítmica permiten reducir 10.000 paneles “únicos” a 500 familias de formas similares, simplificando fabricación sin perder el efecto visual. Y los beneficios funcionales — control solar, ventilación, reducción de carga de aire acondicionado — compensan parcialmente el sobrecosto.
Para un edificio corporativo, un banco, un shopping o un proyecto residencial premium, la fachada paramétrica no es un gasto. Es la imagen de marca construida en metal.
Y en Latinoamérica, ¿hay ejemplos?
Más de los que se cree.
México tiene el caso más emblemático: el Museo Soumaya (2011) con sus 16.000 hexágonos de aluminio. Pero también TEMIS, el primer edificio autoportante impreso en 3D sobre tierra en Latinoamérica, cuya fachada paramétrica proyecta sombras que cambian con la luz a lo largo del día.
Colombia avanza con fuerza. En Medellín, el Edificio Elemento utiliza fachada de aluminio compuesto con diseño paramétrico que genera juegos de luces y sombras. Empresas como MIC SAS en Bogotá ya ofrecen diseño paramétrico en metal como servicio de fabricación metalmecánica.
Chile investiga desde la academia: la Facultad de Arquitectura de la Universidad de Chile desarrolló prototipos a escala 1:1 de fachadas paramétricas fabricadas con CNC, incluyendo “TwistedWave” (piezas de acero corrugado y perforado con torsión parametrizada en Grasshopper según asoleamiento) y “Truchet” (módulos tridimensionales de tres láminas de acero plegadas con CNC y remachadas). También “Cintas Plegadas”: revestimiento de cintas de acero plegadas en ángulos variables, perforadas o cortadas trapezoidalmente para control de luz y sombra.
¿Y en Argentina?

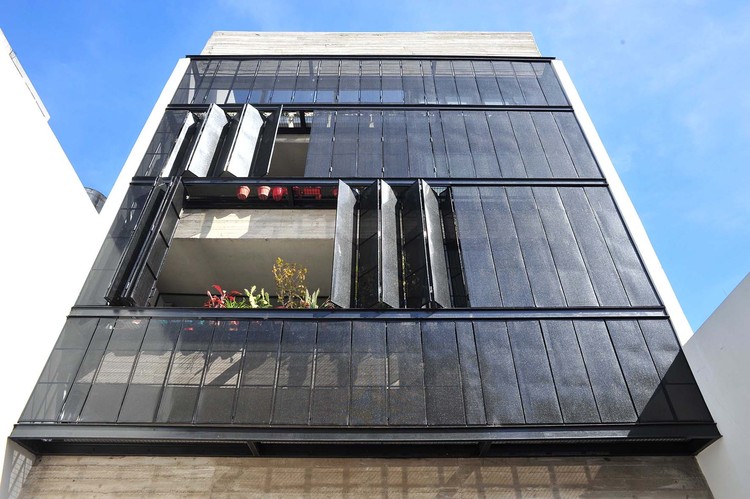

En Buenos Aires, el Edificio Giribone (2013) del estudio Ventura Virzi Arquitectos en el barrio de Colegiales es un referente local. Su fachada resuelve privacidad, luz y seguridad mediante un sistema de filtros de perfiles metálicos y chapa perforada, separados 70 cm de la caja de hormigón, con paneles móviles y rebatibles que funcionan como tamiz solar. No es paramétrico en el sentido algorítmico estricto, pero anticipa la lógica: paneles metálicos perforados que controlan el ambiente.
Fabricantes como Nomen (Munro, Buenos Aires) ya producen paneles de chapa perforada con patrones variables para fachadas, y proveedores como Hunter Douglas ofrecen sistemas de fachadas ventiladas con geometrías tridimensionales y corte láser.
La infraestructura existe. Lo que falta es que más estudios de arquitectura se animen a diseñar con algoritmos, y que más talleres metalúrgicos se posicionen como socios de fabricación para estos proyectos. La brecha no es tecnológica — es de conexión entre quienes diseñan y quienes fabrican.
El taller que hoy corta chapas para gabinetes o puertas tiene, literalmente, la misma máquina que cortó las estrellas del Louvre Abu Dhabi. La diferencia no está en el hardware. Está en saber que se puede.
En MBM contamos con corte láser CNC, plegado CNC y capacidad de fabricación en acero y aluminio. Si tu proyecto de arquitectura requiere fachadas o componentes con diseño paramétrico, podemos evaluar la factibilidad de fabricación.
