Disipación Pasiva de Calor y Control de Ruido en Gabinetes Outdoor para Telecomunicaciones: Análisis Técnico para Entornos Extremos
La gestión térmica en gabinetes outdoor de telecomunicaciones es, según diversos estudios del sector, uno de los factores más determinantes en la vida útil de los equipos electrónicos instalados en exteriores. Investigaciones publicadas por organismos como el IEEE y datos recopilados por fabricantes de componentes electrónicos sugieren que aproximadamente el 55% de las fallas en dispositivos eléctricos y electrónicos tienen origen térmico. En regiones con condiciones climáticas severas — como las que se presentan en gran parte de Argentina y Latinoamérica — este porcentaje podría ser incluso mayor.
En este artículo analizaremos las técnicas de disipación pasiva de calor y las estrategias de control acústico aplicables a gabinetes outdoor instalados en exteriores. Con datos técnicos, comparativas de materiales y recomendaciones basadas en normativa vigentes y en la experiencia acumulada en proyectos desplegados en distintas regiones de Argentina y Latinoamérica.
1. El desafío térmico en gabinetes outdoor: datos y contexto
Un gabinete outdoor para telecomunicaciones aloja equipos que generan calor de forma continua: rectificadores, bancos de baterías, routers, equipos de radio y sistemas de monitoreo. Cuando estos gabinetes se instalan en ubicaciones sin protección climática — situación habitual en infraestructura de comunicaciones desplegada en exteriores — la temperatura interna puede superar significativamente la temperatura ambiente.
1.1. Relación entre temperatura y falla de equipos
Diversos fabricantes de componentes electrónicos han documentado la siguiente relación:
| Consecuencia del sobrecalentamiento | Impacto operativo documentado |
|---|---|
| Degradación acelerada de baterías VRLA | Estudios indican reducción de autonomía de hasta un 50% por cada 10°C sobre la temperatura óptima |
| Envejecimiento prematuro de capacitores electrolíticos | La vida útil se reduce aproximadamente a la mitad por cada 10°C de incremento sostenido |
| Deformación de circuitos impresos | Genera cortes de servicio no programados y costos de reemplazo |
| Condensación por ciclos térmicos amplios | Favorece procesos de corrosión y riesgo de cortocircuito |
| Pérdidas energéticas por sobrecalentamiento | Algunas mediciones en campo sugieren pérdidas superiores al 30% en sistemas de distribución de potencia |
La norma ETSI EN 300 019-1-4 — referencia internacional para equipos de telecomunicaciones en ubicaciones exteriores sin protección climática — establece para la Clase 4.1E un rango operativo de -45°C a +45°C. Se trata de un valor que contempla extremos estadísticos con probabilidad de ocurrencia inferior al 1%. Fuera de ese rango, los fabricantes de equipos generalmente no garantizan el funcionamiento correcto de sus dispositivos.

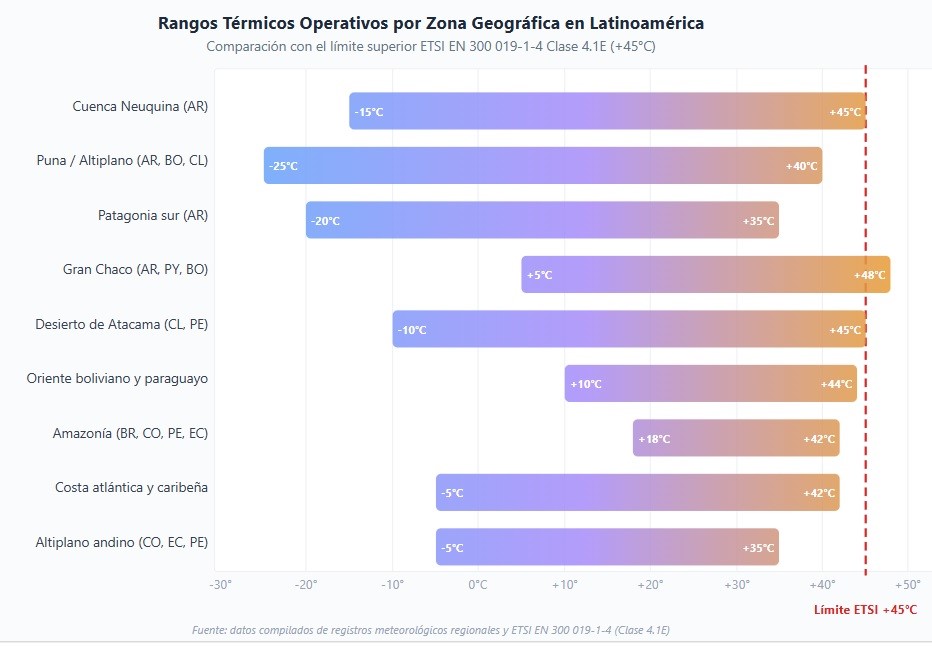

1.2. Condiciones climáticas extremas en Latinoamérica: un mapa de desafíos térmicos
Los entornos operativos en Argentina y Latinoamérica presentan desafíos térmicos que no siempre se encuentran contemplados en las especificaciones de gabinetes diseñados para climas templados europeos o norteamericanos. Un relevamiento de las condiciones más exigentes de la región permite construir el siguiente cuadro de referencia:
| Zona geográfica | Rango térmico típico | Factores agravantes |
|---|---|---|
| Cuenca Neuquina / Patagonia norte (Argentina) | -15°C a +45°C | Amplitud térmica diaria de hasta 30°C, viento constante 40-80 km/h, polvo fino |
| Puna / Altiplano (Argentina, Bolivia, Chile) | -25°C a +40°C | Altitud superior a 3.500 msnm, radiación UV extrema, polvo abrasivo |
| Patagonia sur (Argentina) | -20°C a +35°C | Vientos sostenidos superiores a 100 km/h, salinidad, granizo |
| Gran Chaco (Argentina, Paraguay, Bolivia) | +5°C a +48°C | Humedad relativa elevada, exposición solar prolongada, insectos |
| Desierto de Atacama (Chile, Perú) | -10°C a +45°C | Radiación solar entre las más altas del planeta (>2.800 kWh/m²/año), amplitud térmica extrema |
| Oriente boliviano y paraguayo | +10°C a +44°C | Humedad elevada, lluvias estacionales intensas, suelos arcillosos, acceso logístico limitado |
| Amazonía (Brasil, Colombia, Perú, Ecuador) | +18°C a +42°C | Humedad relativa superior al 90%, lluvias torrenciales, corrosión biológica |
| Costa atlántica y caribeña | -5°C a +42°C | Ambiente salino, corrosión acelerada, ciclones y tormentas tropicales |
| Altiplano andino (Colombia, Ecuador, Perú) | -5°C a +35°C | Altitud variable, radiación UV, ciclos de lluvia intensos |
Estos datos sugieren que un gabinete outdoor destinado a operar en condiciones latinoamericanas debería diseñarse para un rango operativo de al menos -25°C a +55°C, con protección adicional contra radiación solar, polvo, humedad extrema y agentes corrosivos según la ubicación específica. Las especificaciones desarrolladas para climas templados resultan, en muchos de estos escenarios, insuficientes.
2. El problema del ruido: una variable regulada y frecuentemente subestimada
La solución convencional al calor en gabinetes outdoor es la ventilación forzada mediante extractores o la incorporación de equipos de aire acondicionado. Sin embargo, investigaciones en el campo de la acústica industrial han demostrado que estas soluciones generan niveles de ruido que pueden resultar problemáticos tanto desde el punto de vista regulatorio como operativo.
2.1. Niveles de ruido medidos en gabinetes con ventilación forzada
Según mediciones realizadas en instalaciones de telecomunicaciones y centros de datos, un gabinete con ventiladores industriales puede generar entre 65 y 96 dBA, dependiendo de la cantidad de extractores, su potencia y el diseño acústico del gabinete.
2.2. Marco regulatorio en Argentina
| Normativa | Alcance | Límite relevante |
|---|---|---|
| Resolución SRT 295/2003 | Exposición laboral al ruido | 85 dBA para jornadas de 8 horas; 88 dBA para 4 horas; 91 dBA para 2 horas |
| Decreto 740/GCBA/07 | Ambiente urbano (CABA) | 65 dBA diurno / 55 dBA nocturno en zonas mixtas comerciales |
| Normativas provinciales | Neuquén, Mendoza, Salta, Chubut, entre otras | Exigen estudios de impacto acústico para instalaciones industriales |
Estos datos indican que un gabinete con ventilación forzada convencional podría, en determinadas configuraciones, generar niveles de ruido que superan los límites establecidos por la normativa vigente. Este aspecto resulta particularmente relevante en instalaciones donde el personal trabaja en proximidad a los gabinetes durante jornadas prolongadas. Cabe señalar que la mayoría de los países de la región cuentan con marcos regulatorios similares en materia de ruido laboral, por lo que esta problemática no es exclusiva de Argentina.
3. Disipación pasiva de calor: principios y técnicas documentadas
La disipación pasiva aprovecha dos fenómenos físicos bien estudiados — la conducción térmica y la convección natural — para evacuar calor sin componentes mecánicos. La literatura técnica sugiere que esta aproximación ofrece ventajas significativas en términos de confiabilidad, consumo energético y nivel de ruido.
3.1. Arquitectura de doble pared con cámara de aire
El diseño de doble pared es, según la documentación técnica de diversos fabricantes internacionales, la solución más extendida para gabinetes outdoor de alto rendimiento térmico. Su principio de funcionamiento ha sido ampliamente documentado:
- Pared interior de material con alta conductividad térmica: absorbe el calor irradiado por los equipos.
- Cámara de aire entre ambas paredes: el aire caliente asciende por convección natural, creando un flujo continuo sin asistencia mecánica.
- Pared exterior con tratamiento anticorrosivo: aísla del ambiente y disipa el calor remanente por radiación y convección.
- Doble techo ventilado: evacua el aire caliente de la cámara al exterior por efecto chimenea.
La principal ventaja de este diseño es que el aire interior del gabinete permanece completamente aislado del exterior. El gabinete opera sellado — sin rejillas, sin filtros, sin ingreso de polvo, arena, insectos o humedad. Según ensayos documentados por fabricantes de shelters de telecomunicaciones, el efecto de la radiación solar en un gabinete de doble pared bien diseñado se traduce en un Delta T de aproximadamente +4°C entre la temperatura exterior y la interior.
Este nivel de hermeticidad resulta especialmente relevante en entornos con alta concentración de partículas en suspensión — como los que se observan en zonas desérticas, altiplanos, cuencas sedimentarias y áreas industriales — donde los filtros convencionales requieren mantenimiento frecuente y su obstrucción puede provocar sobrecalentamiento.

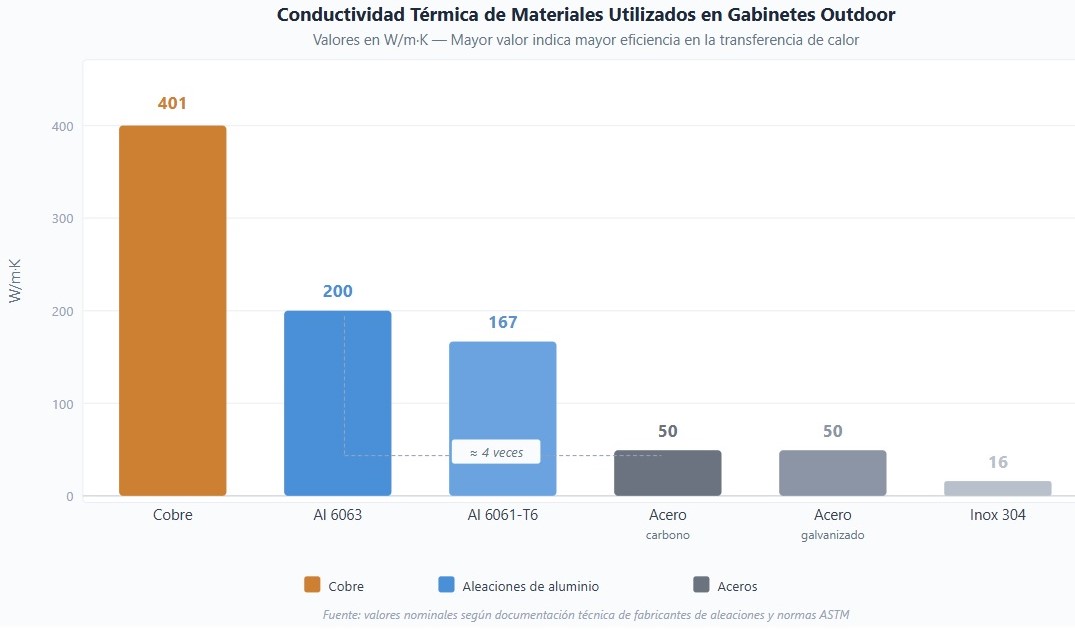

3.2. Materiales y conductividad térmica: lo que indican los datos
La selección del material para las paredes interiores del gabinete es un factor determinante en la eficiencia de la disipación pasiva. Los valores de conductividad térmica de los materiales más utilizados en la industria son los siguientes:
| Material | Conductividad térmica (W/m·K) | Observaciones |
|---|---|---|
| Cobre | 401 | Excelente conductor. Costo y peso elevados. Uso limitado a disipadores puntuales |
| Aluminio 6063 | 200 | Muy buena conductividad. Liviano. Ampliamente utilizado en perfiles y aletas de disipación |
| Aluminio 6061-T6 | 167 | Buena conductividad. Mayor resistencia mecánica. Utilizado en paredes y bandejas |
| Acero al carbono | 50 | Conductividad moderada. Requiere tratamiento anticorrosivo |
| Acero galvanizado | 50 | Similar al acero al carbono. Protección contra corrosión incorporada |
| Acero inoxidable 304 | 16 | Baja conductividad térmica. No recomendado para aplicaciones de disipación |
Los datos muestran que el aluminio presenta una conductividad térmica aproximadamente 4 veces superior a la del acero, lo que se traduce en una transferencia de calor significativamente más eficiente para un mismo espesor de pared. Esta diferencia explica la tendencia creciente en la industria global hacia gabinetes con paredes interiores de aluminio — tendencia que se observa de forma consistente en las especificaciones técnicas emitidas por los principales operadores internacionales.
No obstante, el acero con tratamiento adecuado sigue siendo una opción viable en aplicaciones donde el costo es un factor prioritario y la carga térmica interna es moderada. La elección entre ambos materiales debería basarse en un análisis de carga térmica específico para cada proyecto.
3.3. Diseño del flujo de aire interno
Diversos estudios sobre convección natural en gabinetes cerrados coinciden en señalar los siguientes principios de diseño:
- Disposición vertical de equipos: favorece la convección natural ascendente, que según la bibliografía técnica es el mecanismo más eficiente en gabinetes sellados.
- Separación mínima entre equipos y paredes: se recomienda al menos 50 mm para permitir la formación del flujo convectivo.
- Gestión del cableado: los cables desordenados han sido identificados como una causa frecuente de puntos calientes localizados. Se recomienda su disposición fuera de las rutas principales de flujo de aire.
- Bandejas perforadas: facilitan el paso del aire caliente hacia la zona superior del gabinete.
- Rieles 19” estándar: la compatibilidad universal con equipos de telecomunicaciones no es negociable; la totalidad del mercado lo exige.
3.4. Protección del techo contra radiación solar
El techo de un gabinete outdoor recibe la mayor carga de radiación solar directa. Las técnicas documentadas para mitigar este efecto incluyen:
- Doble techo con cámara ventilada: la evidencia técnica sugiere que esta configuración puede reducir la carga térmica por radiación en más de un 40%.
- Pintura de alta reflectancia solar (SRI alto): acabados claros que reflejan más del 70% de la radiación infrarroja.
- Aislación térmica interior: materiales como poliuretano o poliisocianurato (PIR) en las zonas de mayor exposición.
En la Puna argentina, donde la radiación solar supera los 2.500 kWh/m² anuales según datos del Servicio Meteorológico Nacional, el diseño del techo puede representar una diferencia de 15°C o más en la temperatura interior del gabinete.
4. Control acústico: estrategias compatibles con la gestión térmica
En gabinetes con cargas térmicas superiores a 1.500 W, la disipación pasiva pura puede resultar insuficiente, y se hace necesario incorporar ventilación forzada complementaria. Sin embargo, investigaciones en acústica aplicada demuestran que es posible mantener niveles de ruido dentro de los límites normativos mediante un diseño acústico integrado desde la etapa de ingeniería:
| Estrategia | Reducción estimada | Mecanismo |
|---|---|---|
| Material fonoabsorbente en techo interior | -0,2 a -1,0 dB | Absorción de ondas sonoras por espuma de celda abierta |
| Relleno de cavidades entre paneles | -0,2 a -0,5 dB | Eliminación de resonancias estructurales |
| Laberintos acústicos en vías de ventilación | -3 a -6 dB | El sonido recorre un camino más largo y se atenúa |
| Ventiladores EC de velocidad variable | -5 a -10 dB vs. convencionales | Operan proporcionalmente a la demanda térmica real |
| Combinación de todas las técnicas | Acumulativo | Permite alcanzar menos de 55 dBA a 1 metro |
Cabe señalar que un gabinete con arquitectura de doble pared sellada ya presenta una ventaja acústica inherente: la propia estructura funciona como barrera sonora. Los estudios disponibles sugieren que esta configuración puede reducir la emisión acústica entre 3 y 8 dB respecto de un gabinete de pared simple con rejillas.
5. Grado de protección IP: un requisito que define el diseño
La norma IEC 60529 establece los grados de protección contra ingreso de sólidos y líquidos. En gabinetes outdoor, la elección del grado IP condiciona directamente el tipo de gestión térmica posible:
| Grado IP | Protección contra polvo | Protección contra agua | Implicancia para la gestión térmica |
|---|---|---|---|
| IP54 | Ingreso limitado de polvo | Salpicaduras | Compatible con rejillas con filtro |
| IP55 | Protegido contra polvo | Chorros de agua | Requiere diseño más controlado de ventilación |
| IP65 | Totalmente estanco al polvo | Chorros de agua | Exige sistema sellado o intercambiador de calor |
| IP66 | Totalmente estanco al polvo | Chorros potentes | Exige sistema completamente sellado con disipación pasiva o intercambiador |
Las industrias que operan en entornos con alta presencia de partículas y exposición a agua tienden a especificar IP65 o IP66 en sus pliegos técnicos, lo cual implica que la disipación pasiva con doble pared sellada no es solo una opción de eficiencia — es, en muchos casos, la única solución compatible con el grado de protección exigido.
Es importante destacar que el grado IP declarado por un fabricante debe respaldarse con ensayos según la norma IEC 60529, realizados por laboratorios acreditados. La diferencia entre un IP declarado y un IP certificado es significativa desde el punto de vista contractual y regulatorio.

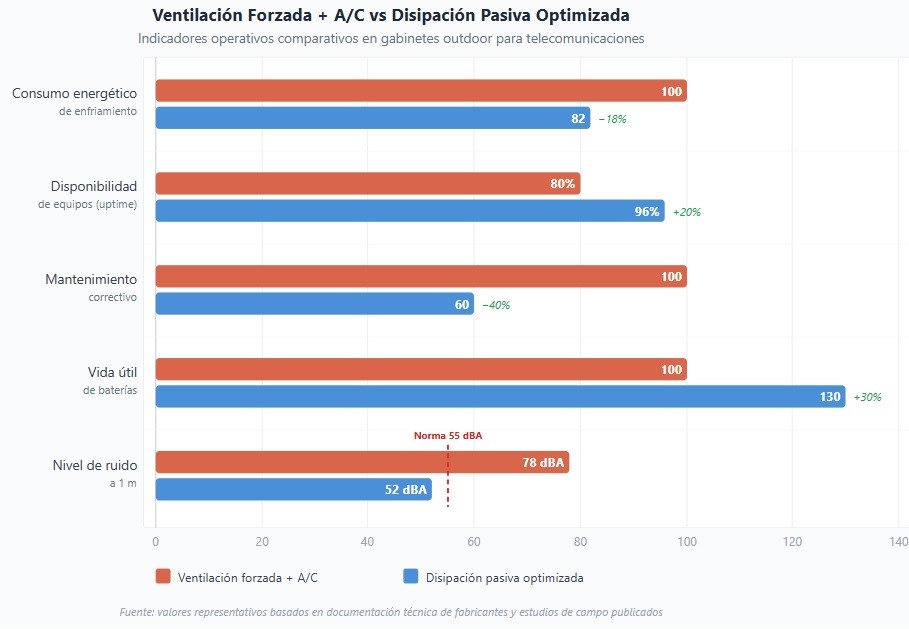

6. Resultados documentados: lo que aporta la disipación pasiva optimizada
La evidencia disponible — basada en reportes de operadores de telecomunicaciones y empresas de energía que han migrado de sistemas de ventilación forzada a gabinetes con disipación pasiva — indica mejoras en los siguientes indicadores:
| Indicador | Mejora reportada |
|---|---|
| Consumo energético del sistema de enfriamiento | Reducción del 15% al 20% |
| Disponibilidad de equipos (uptime) | Mejora del 20% |
| Frecuencia de mantenimiento correctivo | Reducción del 40% |
| Vida útil de baterías de respaldo | Extensión del 25% al 35% |
| Incidentes por ruido en sitios de trabajo | Eliminación total en configuraciones 100% pasivas |
Estos datos deben interpretarse como indicativos. Los resultados reales dependerán de las condiciones específicas de cada instalación, la carga térmica de los equipos y la calidad del diseño e instalación del gabinete.
7. Consideraciones para la selección de un gabinete outdoor
A modo de síntesis, los factores que la evidencia técnica sugiere considerar al momento de especificar un gabinete outdoor para telecomunicaciones son:
- Análisis de carga térmica específico: cada proyecto tiene una combinación única de equipos, temperatura ambiente y radiación solar. Las soluciones genéricas pueden resultar subdimensionadas o sobredimensionadas.
- Grado IP verificado por ensayo: la protección declarada debe tener respaldo en un certificado emitido por laboratorio acreditado.
- Material de paredes interiores: aluminio cuando la eficiencia térmica es prioritaria; acero tratado cuando el presupuesto es el factor determinante y la carga térmica lo permite.
- Diseño acústico desde el origen: el control de ruido es más eficiente y económico cuando se integra en la etapa de diseño, no como corrección posterior.
- Compatibilidad normativa: ETSI EN 300 019 para condiciones ambientales, IEC 60529 para protección IP, Resolución SRT 295/2003 para ruido, CIRSOC 102 para cargas de viento.
- Origen de fabricación y capacidad de adaptación: la literatura sobre gestión de proyectos de infraestructura sugiere que la proximidad del fabricante, la capacidad de personalización y la trazabilidad de las certificaciones son factores que inciden en la calidad de la instalación y en los costos totales del proyecto. Estos aspectos merecen evaluación, particularmente cuando las condiciones del sitio no se ajustan a los formatos estándar del mercado internacional.
8. Formatos de gabinete y tendencias del mercado
En función de los requerimientos más frecuentes relevados en los sectores de telecomunicaciones, petróleo y minería en Argentina y la región, los tamaños de gabinete outdoor que concentran la mayor demanda son los siguientes:
| Configuración | Capacidad | Aplicación más frecuente |
|---|---|---|
| 600×600 mm | 9U a 20U | Nodos de fibra óptica, equipos de radio, instalaciones roadside |
| 650×650 mm | 20U a 26U | Power cabinets con rectificadores y baterías |
| 800×800 mm | 26U a 42U | Estaciones base BTS completas |
| 900×900 mm | 42U+ | Sitios de alta capacidad y despliegues 5G |
No obstante, la experiencia del mercado indica que una proporción significativa de los proyectos requiere dimensiones o configuraciones internas que no se ajustan a los formatos estándar internacionales. Las condiciones climáticas y operativas de Latinoamérica — ampliamente documentadas en la sección 1.2 de este artículo — generan requerimientos que, en muchos casos, exceden las prestaciones de los gabinetes de catálogo disponibles en el mercado global.
Esta realidad ha impulsado en la región el desarrollo de fabricantes con capacidad de ingeniería propia, que ofrecen gabinetes con diseño térmico calculado para las condiciones específicas de cada sitio, protección IP certificada por laboratorios acreditados y la flexibilidad para adaptar materiales, dimensiones y configuraciones internas a medida. Disponemos de estos formatos estándar en producción, y contamos con la capacidad de fabricar configuraciones a medida con protección IP66 certificada cuando el proyecto lo requiere.
Autor: Ing. Sebastian Boto Mariani
