Naves Industriales: Anatomía de una Estructura que Parece Simple
A simple vista, una nave industrial parece una caja con techo. Cuatro paredes, un par de aguas, columnas en el perímetro, una puerta grande adelante. La sensación es que se podría dibujar en una servilleta y construir en un mes.
Esa percepción es probablemente la causa de la mayoría de los problemas que aparecen en este tipo de obras: filtraciones que no se resuelven, deformaciones que crecen con los años, vibraciones bajo puente grúa, fisuras en cerramientos, refuerzos sucesivos para cargas que nadie había anticipado.
Una nave industrial bien proyectada es un sistema con siete subsistemas estructurales coordinados, decenas de decisiones de diseño que impactan el costo total, y normativas específicas que rara vez aparecen en el manual de un proveedor de chapa. Conocer esa anatomía es lo que diferencia una nave que dura cuarenta años sin sorpresas de una que arranca con problemas el primer invierno.
En este artículo vamos a desarmar pieza por pieza qué hace que una nave industrial sea buena.
Los siete subsistemas que componen una nave
Toda nave industrial, sin importar su tamaño, se compone de los mismos elementos. Cambian las dimensiones y la complejidad, pero la lista no cambia.
| Subsistema | Función | Decisiones clave de proyecto |
|---|---|---|
| 1. Fundaciones | Transferir cargas al suelo | Tipo de zapata, profundidad, pernos de anclaje, vinculación |
| 2. Estructura primaria | Resistir cargas verticales y laterales | Tipología (pórtico, reticulado, mixto), luz, separación |
| 3. Estructura secundaria | Soportar cubierta y cerramientos, transmitir cargas a la primaria | Correas, riostras de viento, vigas perimetrales |
| 4. Sistema de arriostramiento | Estabilizar la nave contra acciones laterales | Cruces de San Andrés, pórticos rigidizados, diafragmas |
| 5. Cerramientos | Cerrar la envolvente, aislar térmica y acústicamente | Chapa simple, sándwich, mampostería, paneles aislados |
| 6. Cubierta | Resolver agua, luz natural, ventilación | Pendiente, materiales, claraboyas, lucarnas, ventilación |
| 7. Sistemas especiales | Cargas adicionales según uso | Puentes grúa, monorrieles, equipos colgantes, entrepisos técnicos |
Subestimar cualquiera de estos siete subsistemas genera problemas. La mayoría de los errores en naves industriales no aparecen en el subsistema mal calculado, sino en los que dependen de él.
Estructura primaria: el esqueleto que define todo lo demás
La estructura primaria es lo primero que se decide y lo que condiciona todas las demás partidas. Hay tres tipologías dominantes en naves industriales contemporáneas:

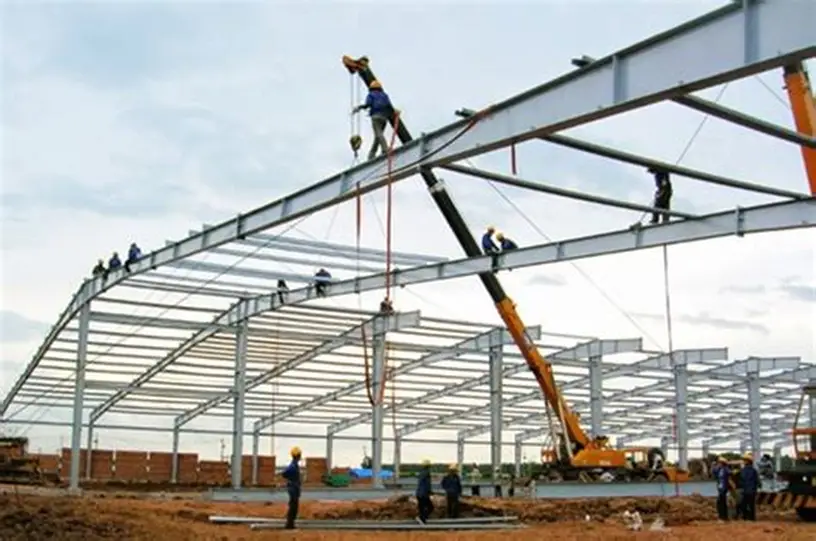

Pórtico de alma llena
Dos columnas verticales rigidizadas entre sí por una viga horizontal o inclinada, todo con perfiles laminados (IPE, HEB, W) o armados (chapas soldadas). Es el pórtico clásico de la nave industrial moderna.
| Característica | Valor típico |
|---|---|
| Luces competitivas | 12 – 35 m |
| Altura libre | 4 – 12 m |
| Separación entre pórticos | 6 – 10 m |
| Pendiente de cubierta | 5 – 15% |
| Cuantía de acero (estructura primaria) | 18 – 35 kg/m² |
Ventajas: simplicidad de fabricación, montaje rápido, geometría limpia que permite instalar cielorrasos técnicos, fácil incorporación de puentes grúa.
Limitaciones: pierde competitividad económica por encima de los 35 m de luz, donde la inercia requerida exige perfiles armados de gran altura.

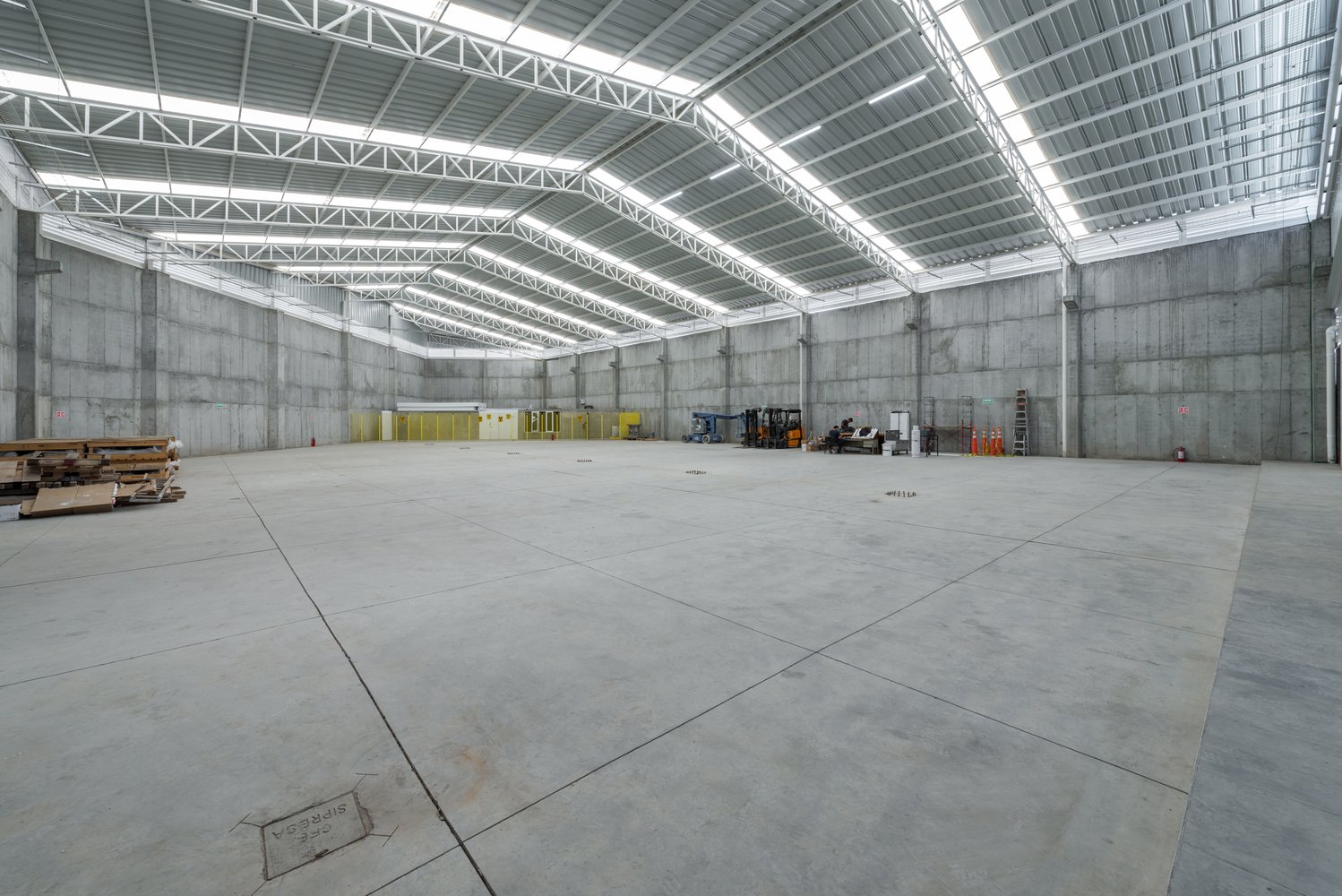

Pórtico reticulado (cercha)
La viga horizontal o inclinada se reemplaza por un reticulado triangulado (Pratt, Howe, Warren, Fink). Las columnas pueden ser de alma llena o también reticuladas.
| Característica | Valor típico |
|---|---|
| Luces competitivas | 20 – 60 m |
| Altura de cercha | L/12 a L/15 |
| Separación entre pórticos | 6 – 12 m |
| Pendiente de cubierta | 10 – 25% |
| Cuantía de acero | 22 – 35 kg/m² |
Ventajas: óptimo en grandes luces porque la altura del reticulado distribuye eficientemente las solicitaciones. Permite paso de instalaciones a través del alma.
Limitaciones: mayor cantidad de uniones y nodos, montaje más lento, menor altura libre efectiva por la profundidad de la cercha.
Pórtico mixto (acero + hormigón)
Columnas de hormigón armado, vigas o cerchas de acero. Frecuente en obras donde la resistencia al fuego de las columnas tiene exigencias normativas específicas o donde las cargas verticales son muy elevadas (centros logísticos con entrepisos).
| Característica | Valor típico |
|---|---|
| Luces competitivas | 15 – 40 m |
| Resistencia al fuego de columnas | F60 – F120 sin protección adicional |
| Cuantía de acero (solo estructura aérea) | 15 – 30 kg/m² |
Ventajas: las columnas de hormigón resuelven sin protección adicional la resistencia al fuego que en columnas de acero requeriría pintura intumescente o recubrimiento.
Limitaciones: dos especialidades en obra (hormigón y acero), interfases que requieren detalle cuidadoso, plazos más largos.
La ecuación que define el costo: separación entre pórticos
Una pregunta que aparece en cada proyecto: ¿cada cuántos metros conviene poner un pórtico?
La respuesta depende de un balance entre dos costos opuestos:
- Pórticos más cercanos → cada pórtico recibe menos carga, perfiles más livianos, pero hay más pórticos y más fundaciones.
- Pórticos más distantes → menos pórticos, pero cada uno recibe más carga y las correas también deben crecer (luz mayor).
La literatura técnica y la práctica argentina sugieren los siguientes rangos óptimos:
| Tipo de nave | Separación económica | Observación |
|---|---|---|
| Galpón liviano (cubierta chapa) | 5 – 7 m | Correas livianas, perfiles primarios moderados |
| Nave industrial estándar | 6 – 9 m | Rango más usado, balance probado |
| Nave logística gran luz | 8 – 12 m | Reduce cantidad de columnas en planta |
| Nave con puente grúa | 6 – 8 m | La carga concentrada favorece pórticos cercanos |
Salir de estos rangos suele encarecer el conjunto. Separaciones menores a 5 m generan exceso de fundaciones; mayores a 12 m exigen correas que dejan de ser perfiles comerciales y obligan a vigas secundarias armadas.
Cargas de diseño: las que se calculan y las que se olvidan
Acá es donde se concentra una proporción importante de los problemas. Una nave mal calculada rara vez es por ignorar las cargas obvias (peso propio, sobrecarga). Casi siempre es por subestimar las menos visibles.
Cargas que considerar siempre
| Tipo de carga | Norma de referencia | Magnitud típica |
|---|---|---|
| Peso propio (estructura + cubierta) | CIRSOC 101 | 15 – 35 kg/m² |
| Sobrecarga de uso de cubierta | CIRSOC 101 | 25 – 50 kg/m² (no transitable) |
| Sobrecarga de mantenimiento | CIRSOC 101 | 100 kg concentrada en 0,3 × 0,3 m |
| Viento | CIRSOC 102-2005 | Variable, ver más abajo |
| Nieve | CIRSOC 104 | 0 – 150 kg/m² según zona |
| Sismo | INPRES-CIRSOC 103 | Variable, ver más abajo |
| Cargas de equipos | Específica del proyecto | Puentes grúa, monorrieles, conductos, sprinklers |
Viento: la carga que más sorprende
Las velocidades básicas de viento de referencia en la Argentina varían aproximadamente entre 36 m/s en zonas protegidas y más de 60 m/s en la costa patagónica. La presión dinámica básica resultante puede pasar de los 80 kg/m² en zonas amparadas a más de 230 kg/m² en zonas críticas.
A esto se suman los coeficientes de presión externa, que en cubiertas a dos aguas con pendientes bajas pueden generar succiones de hasta -1,4 en las zonas de borde y esquinas. Una cubierta puede tener que resistir más succión que carga gravitatoria, lo que cambia por completo el dimensionamiento de fijaciones, correas y arriostramientos.
Es habitual ver naves con la cubierta “levantándose” parcialmente bajo vientos extremos, no porque el viento haya superado lo previsto, sino porque las fijaciones se calcularon solo para gravedad. Es un error de proyecto, no de fenómeno meteorológico extraordinario.
Nieve: relevante en una franja específica
En la mayor parte de Argentina y el centro de Latinoamérica la carga de nieve es despreciable o nula. Pero en la región andino-patagónica (Bariloche, San Martín de los Andes, Esquel, El Calafate, Ushuaia, y las zonas equivalentes en Chile) las cargas de nieve pueden alcanzar 120 a 180 kg/m² según altitud y exposición.
Una nave proyectada para Buenos Aires y replicada sin ajustes en Bariloche colapsa la primera nevada importante. Es un error documentado en la literatura técnica argentina.
Sismo
En la mayor parte de Buenos Aires y la pampa húmeda, la zona sísmica es 0 o 1, con demanda baja. En Mendoza, San Juan, Salta, Jujuy, y las zonas equivalentes de Chile, Perú, Colombia y México, la demanda sísmica es alta y obliga a sistemas estructurales con detalle sismorresistente: arriostramientos concéntricos, columnas con capacidad de rotulación, conexiones precalificadas.
Una nave industrial estándar de Buenos Aires (zona 0) y la misma nave en Mendoza (zona 3) no son la misma estructura. La transferencia directa del proyecto sin verificación sísmica es uno de los errores más graves y más frecuentes.

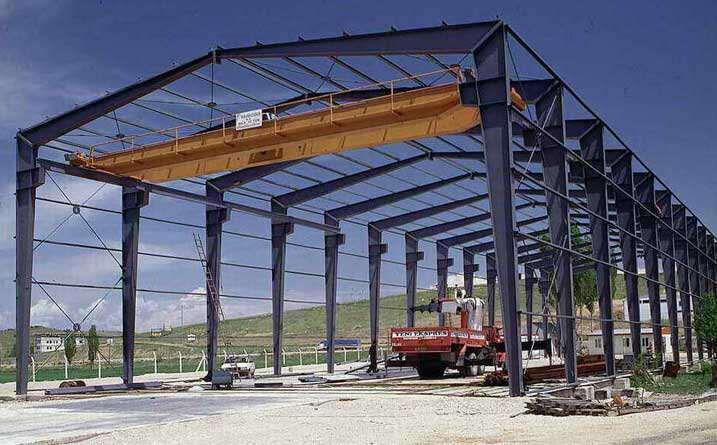

Cargas de puente grúa: el detalle que cambia todo
Si la nave va a recibir puente grúa, cambia prácticamente el dimensionamiento completo:
| Capacidad puente grúa | Implicancia estructural típica |
|---|---|
| Hasta 5 t | Vigas carrileras de perfiles laminados, columnas con ménsulas |
| 5 – 20 t | Columnas dobles (caja) o con cordón inferior reforzado, vigas carrileras armadas |
| 20 – 50 t | Estructura específica con cálculo dinámico, conexiones precalificadas |
| Más de 50 t | Diseño caso a caso, generalmente con cálculo de fatiga |
Las cargas dinámicas de puente grúa no se reducen a la carga estática del peso izado. Hay coeficientes de impacto vertical (1,1 a 1,3), fuerzas horizontales transversales (10% del peso izado), longitudinales (20% del peso izado) y fatiga si la cantidad de ciclos es alta. Dimensionar una columna sin estos coeficientes lleva a refuerzos costosos durante la operación.
Estructura secundaria: las correas que sostienen todo
Las correas son los perfiles que apoyan sobre los pórticos primarios y sostienen la cubierta. La separación entre correas determina el tipo de chapa, el espesor, las fijaciones y las flechas admisibles.
| Sistema de cubierta | Separación típica de correas |
|---|---|
| Chapa trapezoidal acanalada T-101, espesor 0,4 mm | 1,2 – 1,5 m |
| Chapa T-101 espesor 0,5 mm | 1,5 – 2,0 m |
| Panel sándwich 30 – 50 mm | 1,8 – 2,5 m |
| Panel sándwich estructural 60 – 100 mm | 2,5 – 4,0 m |
Los perfiles más usados como correas en Argentina:
| Perfil | Rango de luz competitivo | Observación |
|---|---|---|
| PGC 80 × 40 × 15 | hasta 4 m | Galpones rurales y livianos |
| PGC 120 × 50 × 15 | 4 – 6 m | Naves estándar |
| PGC 160 × 60 × 20 | 6 – 8 m | Naves industriales medianas |
| PGC 200 × 80 × 20 | 7 – 10 m | Pórticos muy separados |
| Z conformado | 6 – 10 m | Permite continuidad sobre apoyos |
Un detalle frecuentemente olvidado: las correas trabajan a flexión biaxial (cargas verticales por gravedad y horizontales por viento), no solo a flexión simple. El cálculo simplificado que considera únicamente la carga gravitatoria deja flechas y solicitaciones laterales sin verificar.
Arriostramiento: el subsistema invisible que evita el colapso
Las cargas laterales de viento y sismo no se resisten con los pórticos en su propio plano. Necesitan un sistema de arriostramiento longitudinal que transmita esas cargas hasta las fundaciones.
Los sistemas habituales:
| Sistema | Cómo funciona | Cuándo conviene |
|---|---|---|
| Cruces de San Andrés en planos verticales | Diagonales en X entre columnas | Naves estándar, viento moderado |
| Pórticos rigidizados longitudinales | Pórtico interno aporticado | Cuando no se pueden colocar diagonales |
| Diafragma de cubierta | La propia cubierta trabaja como diafragma rígido | Naves de gran luz con chapa fijada estructuralmente |
| Cabreadas | Reticulado horizontal en plano de cubierta | Naves con grandes acciones longitudinales |
Regla práctica: toda nave industrial necesita arriostramiento en por lo menos un plano vertical longitudinal y un plano de cubierta. La ausencia de uno de los dos genera mecanismos de colapso bajo cargas de viento extremo. La literatura técnica documenta varios casos en la región pampeana donde naves sin arriostramiento longitudinal se “torcieron” bajo tormentas severas con vientos de 110 km/h, valores que están dentro del rango de diseño esperable.
Geometría: las decisiones que no se ven pero cambian todo
Pendiente de cubierta
La pendiente afecta tres cosas simultáneamente: las cargas de viento, el comportamiento ante nieve y la resolución de la cubierta.
| Pendiente | Característica |
|---|---|
| 2 – 5% | “Plana” — requiere cubierta autoportante o impermeabilización completa |
| 5 – 10% | Mínimo recomendado para chapa trapezoidal |
| 10 – 15% | Rango óptimo para naves industriales estándar |
| 15 – 25% | Reduce cargas de nieve acumulada, frecuente en Patagonia |
| 25 – 45% | Solo en construcciones específicas (industrial-rural, naves históricas) |
Pendientes muy bajas con chapa trapezoidal estándar generan filtraciones. Pendientes muy altas aumentan el área de cubierta y las acciones de viento.
Altura libre
Subestimar la altura libre es uno de los errores que aparecen recurrentemente. Una nave proyectada para 6 m de altura libre que después necesita 7 m porque se incorporó un montacargas mayor o un equipo más alto, suele requerir intervención estructural completa o reemplazo.
Recomendación práctica: definir la altura libre considerando el doble de margen del que parece razonable, especialmente si el uso futuro de la nave puede cambiar.
Pasillos de circulación interna
En naves logísticas modernas, la altura libre debajo del puente grúa o del montacargas más alto define la altura total. La diferencia entre 8 m y 10 m de altura libre puede impactar en un 8 a 12% en el costo total de la estructura.
Cuantías de acero: rangos de referencia
Estos números no reemplazan el cálculo de cada proyecto, pero sirven como verificación de orden de magnitud:
| Tipo de nave | Luz | Altura libre | Cuantía de acero (kg/m² cubierta) |
|---|---|---|---|
| Galpón rural simple | 10 – 15 m | 4 – 6 m | 12 – 18 |
| Nave industrial liviana | 15 – 20 m | 5 – 7 m | 18 – 25 |
| Nave industrial estándar | 20 – 30 m | 6 – 9 m | 22 – 32 |
| Nave logística gran luz | 30 – 45 m | 8 – 12 m | 28 – 38 |
| Nave con puente grúa 5 t | 20 – 25 m | 7 – 9 m | 32 – 42 |
| Nave con puente grúa 20 t | 25 – 30 m | 8 – 11 m | 50 – 70 |
| Nave con puente grúa 50 t+ | 25 – 35 m | 10 – 14 m | 70 – 110 |
Cuantías sustancialmente menores a las de la tabla suelen indicar subdimensionamiento o ausencia de algún subsistema (típicamente el arriostramiento). Cuantías muy superiores indican proyecto conservador o alguna restricción especial que justifica el sobredimensionamiento.
Costos: cómo se reparte un m² de nave construida
Una nave industrial completa no es solo estructura. Las proporciones de costo en una obra típica argentina sugieren rangos similares a los siguientes:
| Partida | Proporción del costo total |
|---|---|
| Movimiento de suelos y fundaciones | 8 – 15% |
| Estructura metálica primaria y secundaria | 25 – 35% |
| Cerramientos laterales | 10 – 15% |
| Cubierta (chapa, panel, accesorios) | 12 – 18% |
| Piso industrial | 10 – 18% |
| Aberturas (portones, puertas, claraboyas) | 5 – 10% |
| Instalaciones eléctricas básicas | 4 – 8% |
| Pintura, terminaciones, obras complementarias | 4 – 8% |
La estructura metálica representa, en una nave típica, alrededor de un tercio del costo total. Optimizarla en exceso (por ejemplo, reduciendo cuantías al límite) puede ahorrar 5 a 8% del costo total a costa de comprometer rigidez, durabilidad o capacidad de futuras ampliaciones. La economía aparente en estructura metálica suele revertirse durante la vida útil.
Los siete errores más frecuentes en proyectos de naves
Compilados de la literatura técnica argentina y la observación práctica:
-
No verificar la nave para succión de viento. El cálculo se hace para gravedad y se asume que succión “es menos crítica”. En zonas de borde y esquinas, la succión casi siempre supera la gravedad neta.
-
Omitir el arriostramiento longitudinal completo. Se colocan cruces en un solo plano cuando hacen falta dos, o se confía en un diafragma de cubierta que no fue calculado como tal.
-
Subestimar las cargas dinámicas del puente grúa. Cálculo solo con carga estática + coeficiente único. Faltan coeficientes de impacto, fuerzas horizontales y, eventualmente, fatiga.
-
Pendiente de cubierta insuficiente para la chapa elegida. Resultado: filtraciones que ningún sellado posterior resuelve.
-
No considerar la flexión biaxial de las correas. Solo se verifica la flexión vertical, ignorando la componente lateral del viento.
-
Conexiones bulonadas mal detalladas. Cantidad correcta de bulones pero distribución que genera momentos no previstos en chapas o platinas.
-
Pernos de anclaje subdimensionados o mal materializados. La estructura se calcula correctamente pero los pernos quedan al límite o se ahogan en hormigón sin garantía de profundidad ni grado de acero.
Cada uno de estos errores tiene un costo de remediación que va entre 3 y 10 veces el ahorro que produjo. Es la economía perfectamente errónea: ahorrar en proyecto para gastar en obra.
Vida útil y mantenimiento
Una nave industrial bien proyectada y bien protegida contra la corrosión tiene una vida útil esperada de 40 a 60 años, con mantenimiento programado. Los puntos críticos:
| Elemento | Vida útil esperada | Mantenimiento crítico |
|---|---|---|
| Estructura metálica con sistema de pintura ISO 12944 categoría C3 | 40 – 60 años | Repintado parcial cada 12 – 18 años |
| Estructura metálica galvanizada Z275 | 50 – 80 años | Inspección visual cada 5 años |
| Cubierta de chapa trapezoidal | 25 – 35 años | Reemplazo total al final de vida útil |
| Panel sándwich | 30 – 40 años | Inspección de estanqueidad cada 5 años |
| Piso industrial de hormigón | 50+ años | Reparación de juntas cada 10 años |
| Aberturas (portones) | 15 – 25 años | Lubricación y reposición de mecanismos |
El error más caro a largo plazo es elegir un sistema de protección anticorrosiva de menor calidad para ahorrar en obra. La diferencia entre una pintura epoxi-poliuretano completa y una pintura económica suele ser un 1 a 2% del costo total de la nave, y duplica o triplica el plazo entre repintados.
Cuándo conviene perfiles laminados, conformados o reticulados
La elección del sistema estructural depende del rango de luces, cargas y requerimientos. Una guía rápida:
| Sistema | Rango óptimo | Cuándo elegirlo |
|---|---|---|
| Reticulados de hierro redondo | Luces hasta 12 m, cargas livianas | Galpones rurales, depósitos sin exigencias particulares |
| Perfiles PGC en cajón soldado | Luces 10 – 25 m, cargas moderadas | Naves industriales estándar, ambientes corrosivos (galvanizado) |
| Perfiles laminados W/HEB/IPE | Luces 15 m+ con cargas significativas | Naves con puente grúa, cargas pesadas, zona sísmica |
| Reticulados con perfiles armados | Luces 30 m+ | Centros logísticos, naves de gran luz |
| Pórticos mixtos hormigón-acero | Cualquier luz, exigencias de fuego | Edificios industriales con requerimientos F60/F90 en columnas |
No hay un sistema “mejor” en términos absolutos. Hay un sistema apropiado para cada combinación de luz, carga, ambiente y plazo.
El detalle que separa una nave buena de una nave que dura
Un comentario final que rara vez aparece en los pliegos pero que cualquier ingeniero estructural con obras supervisadas conoce: la calidad de una nave industrial no se ve en los planos generales. Se ve en los detalles de unión.
Las uniones bulonadas o soldadas entre vigas y columnas, los anclajes de columnas a fundación, las conexiones entre correas y pórticos, las terminaciones de las cruces de San Andrés, los detalles de borde de cubierta, los accesorios de fijación de chapa: ahí es donde aparecen los problemas reales.
Una nave proyectada con perfiles correctos pero con detalles de unión mediocres falla antes que una nave proyectada con perfiles ajustados pero con detalles cuidadosos. La estructura, en el día a día, es la suma de sus uniones. Y las uniones son el subsistema más frecuentemente subestimado tanto en proyecto como en fabricación.
Cuando se elige el equipo de proyecto y construcción, vale la pena pedir ver detalles de obras anteriores: nodos típicos, ménsulas de puente grúa, anclajes, encuentros de cubierta. La calidad de esos detalles es el mejor indicador de la calidad esperable de la nave terminada.
Conclusión
Una nave industrial parece simple, pero es un sistema con siete subsistemas estructurales coordinados, decenas de decisiones de proyecto que impactan el costo y la durabilidad, y normativas específicas que exigen verificaciones que no siempre están a la vista.
Conocer esta anatomía permite tomar decisiones tempranas correctas: elegir el sistema estructural adecuado para la combinación de luz y carga, dimensionar correctamente cada subsistema, prever las cargas que con frecuencia se subestiman (succión de viento, dinámica de puente grúa, sismo en zonas activas, nieve en regiones específicas), y especificar los detalles de unión y protección anticorrosiva que definen la durabilidad real de la obra.
El proyecto de una nave industrial es un balance entre costo inicial, costo total de propiedad y flexibilidad para usos futuros. Optimizar uno solo de esos factores genera estructuras que parecen ahorrativas en el momento de la obra y caras durante toda su vida útil. La nave bien proyectada es la que sigue siendo eficiente diez, veinte y treinta años después de inaugurada.
autor: “Ing. Hernán Soto”
¿Estás proyectando una nave industrial y querés que analicemos las decisiones técnicas del anteproyecto antes de avanzar? Nuestro equipo de ingeniería puede acompañar el proceso desde la definición de geometría y cargas.
Referencias técnicas
- CIRSOC 101-2005 — Cargas y Sobrecargas Gravitatorias para el Diseño de Estructuras de Edificios (INTI-CIRSOC)
- CIRSOC 102-2005 — Reglamento Argentino de Acción del Viento sobre las Construcciones (INTI-CIRSOC)
- CIRSOC 104-2005 — Reglamento Argentino de Acción de la Nieve y del Hielo sobre las Construcciones (INTI-CIRSOC)
- CIRSOC 301-2005 — Reglamento Argentino de Estructuras de Acero para Edificios (INTI-CIRSOC)
- CIRSOC 303-2018 — Estructuras Livianas de Acero Conformado en Frío (INTI-CIRSOC)
- CIRSOC 308-2007 — Reglamento Argentino de Estructuras Livianas con Barras Redondas
- INPRES-CIRSOC 103 — Reglamento Argentino para Construcciones Sismorresistentes, Parte IV (Construcciones de Acero)
- ANSI/AISC 360-22 — Specification for Structural Steel Buildings (American Institute of Steel Construction)
- ANSI/AISC 341-16 — Seismic Provisions for Structural Steel Buildings
- AISC Design Guide 7 — Industrial Building Design (segunda edición)
- ASCE 7-22 — Minimum Design Loads and Associated Criteria for Buildings and Other Structures
- FEM 1.001 — Reglas para el Cálculo de los Aparatos de Elevación (Federación Europea de Manutención)
- ISO 9223:2012 — Corrosivity of atmospheres classification
- ISO 12944:2018 — Paints and varnishes - Corrosion protection of steel structures by protective paint systems
- Eurocódigo 1 (EN 1991) — Acciones en Estructuras
- Eurocódigo 3 (EN 1993) — Proyecto de Estructuras de Acero
- Balbastro, G.C. y Sonzogni, V.E. (2008). Colapso de estructuras de galpones durante tormentas severas. CONICET Digital.
Necesitás asesoramiento estructural para una nave industrial en proyecto? Contactanos.
