Reticulados de Hierro Redondo vs Perfiles PGC vs Perfiles Laminados: Guía Completa para Elegir el Sistema Estructural Correcto
Si estás proyectando un galpón, una nave industrial o una cubierta metálica en Argentina, probablemente te enfrentaste a la misma pregunta que todos los ingenieros estructurales: ¿qué sistema constructivo conviene usar?
La respuesta no es universal. Cada sistema tiene un rango de aplicación donde es la mejor opción, y forzarlo fuera de ese rango genera problemas de costo, seguridad o constructibilidad.
En este artículo comparamos los tres sistemas más comunes en la práctica argentina, con datos técnicos concretos y referencias normativas, para que puedas tomar la decisión correcta en tu próximo proyecto.
Los tres sistemas en juego
Antes de comparar, definamos cada uno:

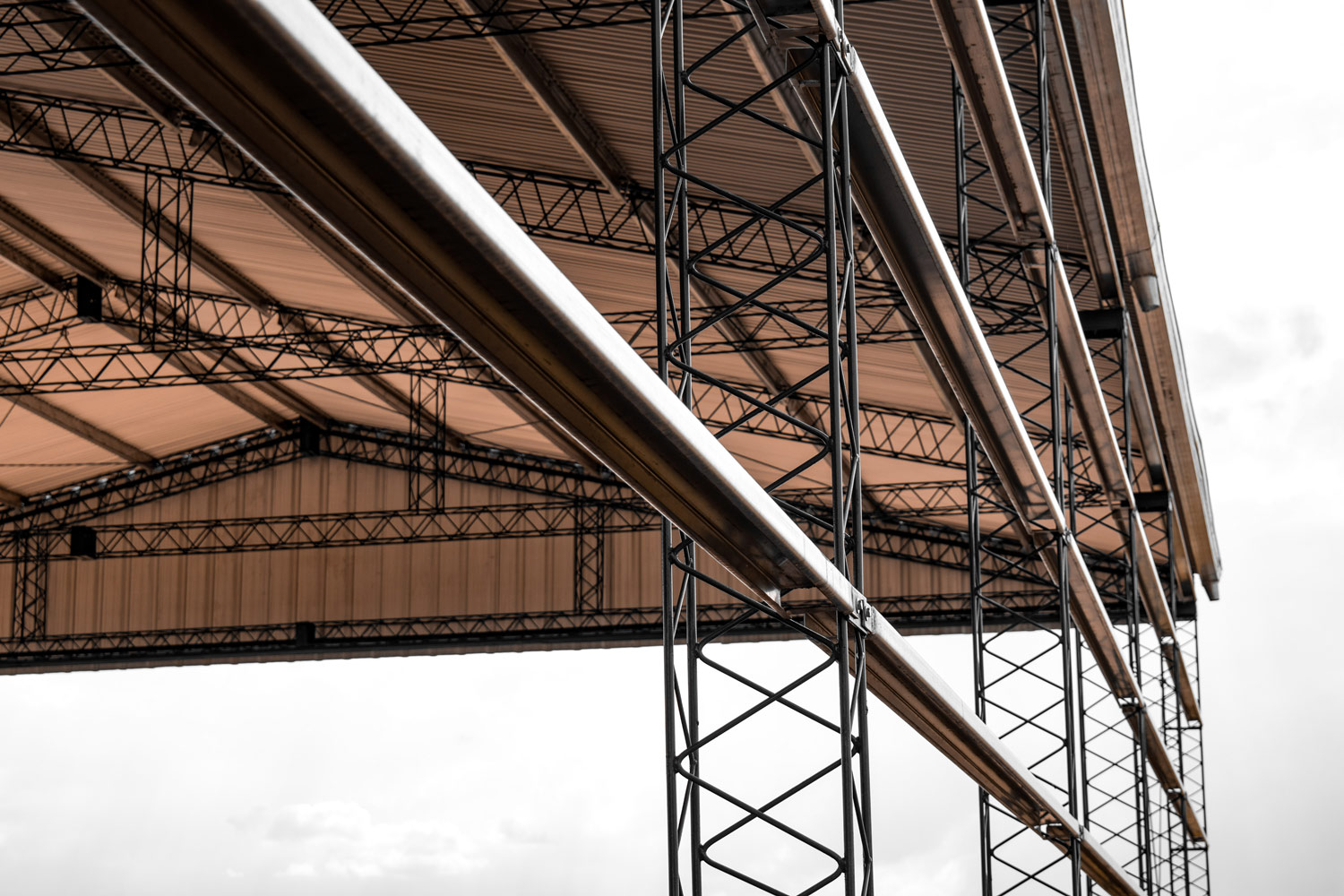

1. Reticulados de hierro redondo
Son estructuras espaciales armadas con barras de acero redondo liso (típicamente φ8 a φ25 mm), soldadas entre sí para formar celosías trianguladas. Los cordones suelen ser de φ20–25 mm y las diagonales de φ10–16 mm, conformando secciones rectangulares de 0,15 × 0,30 m hasta 0,30 × 0,60 m.
Es un sistema con décadas de tradición en Argentina, especialmente en galpones rurales, depósitos y cubiertas livianas.

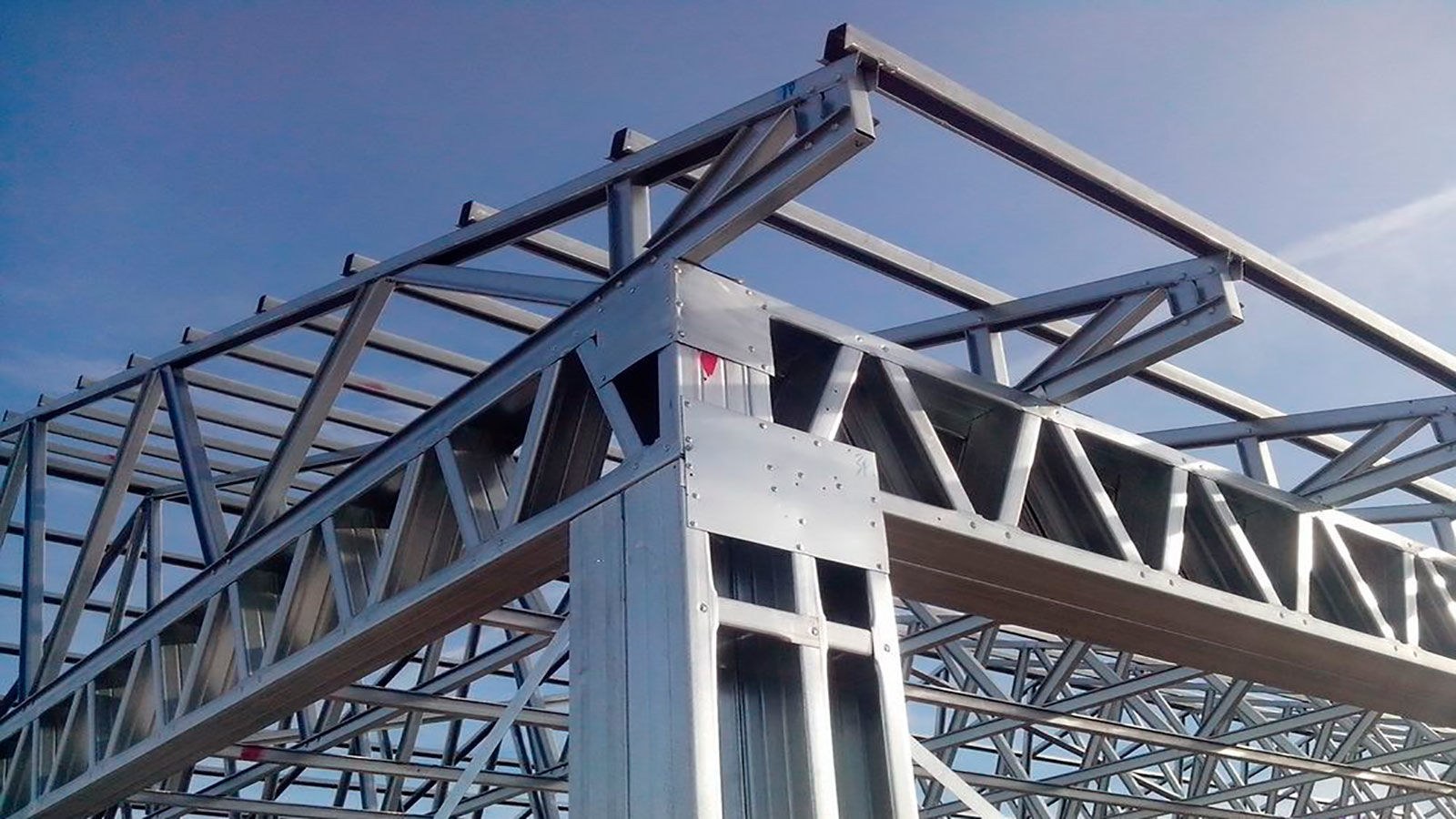

2. Perfiles PGC conformados en frío (cajones soldados)
Son perfiles tipo C galvanizados (PGC), fabricados por plegado en frío de chapa de acero. Cuando se sueldan dos perfiles C espalda con espalda, se obtiene una sección cerrada tipo cajón con excelente comportamiento a compresión y torsión.
Se utilizan para cerchas Warren, columnas reticuladas y pórticos de luces intermedias.

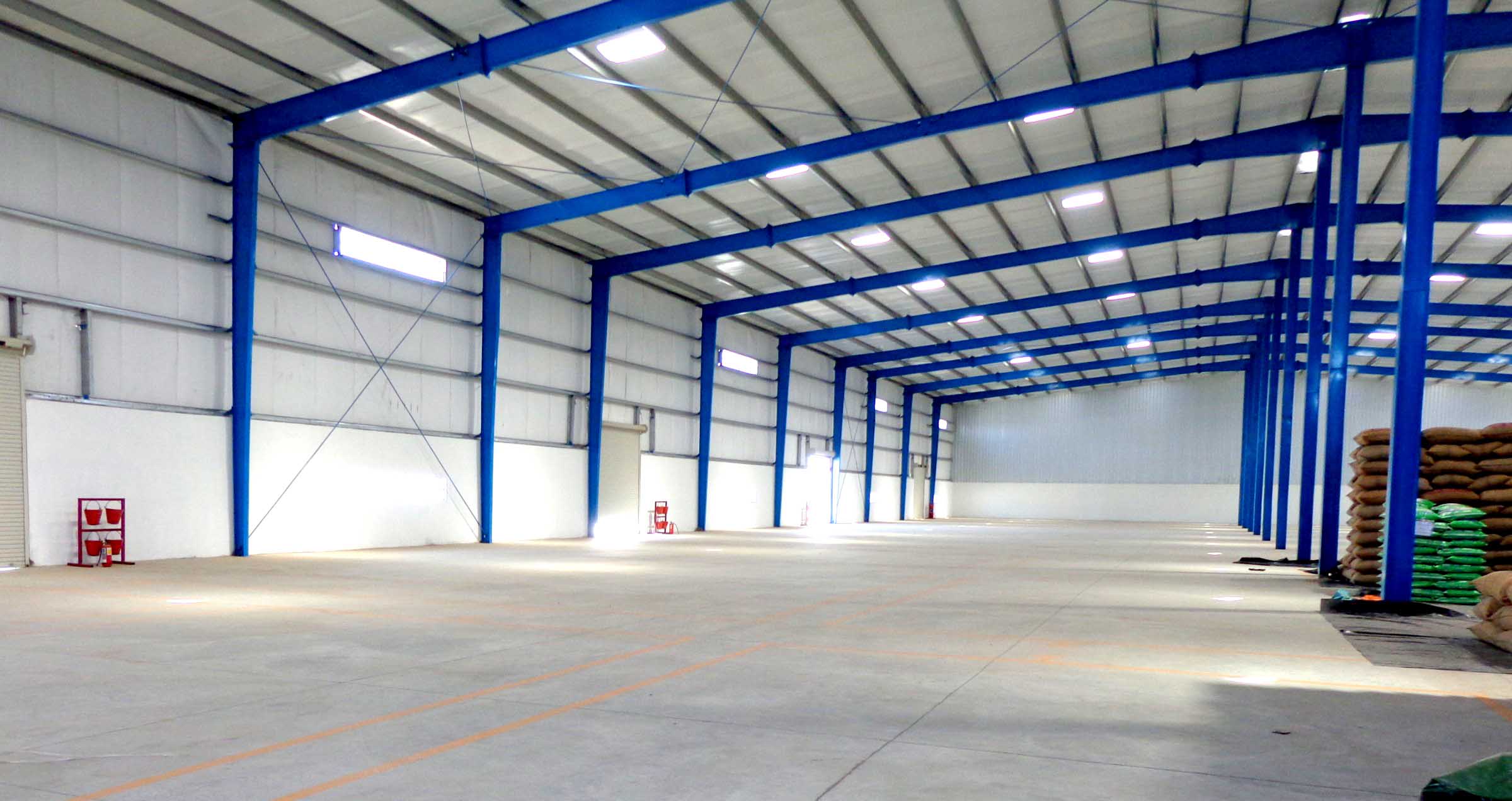

3. Perfiles laminados en caliente (W, HEB, IPN, UPN)
Son perfiles de acero estructural fabricados por laminación en caliente, con secciones estandarizadas (doble T, H, U). Ofrecen las mayores inercias y capacidades resistentes, y son el estándar mundial para estructuras de mediana y gran envergadura.
Comparativa técnica: dónde brilla cada sistema
Rango de luces recomendado
| Sistema | Luz libre recomendada | Luz máxima práctica |
|---|---|---|
| Reticulado hierro redondo | 4 – 12 m | ~15 m |
| Perfiles PGC (cajón soldado) | 8 – 25 m | ~30 m |
| Perfiles laminados W/HEB | 10 – 50 m+ | Sin límite práctico |
Los reticulados de hierro redondo funcionan bien en luces cortas donde las fuerzas internas son bajas. A medida que la luz crece, las fuerzas axiales en cordones y diagonales aumentan, y el radio de giro extremadamente bajo de las barras redondas (r = d/4) se convierte en un problema serio.
Los perfiles PGC en configuración cajón ofrecen un rango intermedio excelente: el radio de giro es 6 a 8 veces mayor que una barra redonda de peso equivalente, pero para luces mayores a 25–30 m las secciones necesarias empiezan a no ser comerciales.
Los perfiles laminados no tienen límite práctico de luz: con alma suficiente y alas anchas (series HEB, W), se cubren luces de 50 m o más con reticulados o vigas de alma llena.
Esbeltez: el factor determinante
La esbeltez (λ = KL/r) es probablemente el parámetro más importante para entender los límites de cada sistema. El reglamento CIRSOC 301-2005 limita la esbeltez de elementos a compresión a λ ≤ 200 para miembros principales.
Veamos qué pasa con una diagonal de 1.000 mm de longitud en cada sistema:
| Sección | Radio de giro r (mm) | Esbeltez λ | Estado CIRSOC 301 |
|---|---|---|---|
| Barra φ16 mm | 4 | 250 | Excede límite |
| Barra φ25 mm | 6,25 | 160 | Cumple (ajustado) |
| PGC 100×50 simple | 15 | 67 | Cumple con holgura |
| PGC 140×60 cajón | 28 | 36 | Cumple ampliamente |
| HEB 100 | 25 | 40 | Cumple ampliamente |
La barra de φ16 mm — la diagonal más común en reticulados de hierro redondo — ya excede el límite normativo con solo 1 metro de longitud. Esto significa que para reticulados con paneles de más de 0,80 m, las diagonales φ16 están técnicamente fuera de norma a compresión.
¿Significa que todos los galpones de hierro redondo están mal? No necesariamente. En muchos casos las diagonales trabajan predominantemente a tracción (cercha Pratt o Warren bajo gravedad), y las que están a compresión tienen longitudes menores. Pero el margen es mínimo, y ante inversión de esfuerzos por viento o sismo, el sistema queda comprometido.
Protección contra la corrosión
| Sistema | Protección de fábrica | Costo de mantenimiento |
|---|---|---|
| Hierro redondo liso | Ninguna | Alto (repintado cada 10–15 años) |
| PGC galvanizado | Galvanizado Z275 (~20 μm/cara) | Bajo (galvanizado dura 20–30 años en C3) |
| Perfiles laminados | Ninguna (salvo pedido especial) | Medio-alto (requiere sistema de pintura) |
El galvanizado de fábrica de los perfiles PGC es una ventaja competitiva real, especialmente en ambientes costeros o industriales clasificados como C4 o C5 según ISO 9223. Los perfiles laminados en caliente se entregan sin protección y requieren un sistema de pintura completo según ISO 12944.
Los reticulados de hierro redondo tienen una desventaja adicional: la geometría circular dificulta la aplicación uniforme de pintura en los nodos, y la relación superficie/volumen alta (Hp/A ≈ 250 m⁻¹ para φ16) acelera la pérdida de sección por corrosión.
Calidad de soldadura y control
Este es un punto donde las diferencias son sustanciales:
Hierro redondo: Las uniones son del tipo barra-barra (curva contra curva). La garganta del cordón de soldadura varía a lo largo del perímetro de la barra, generando zonas de fusión incompleta inherentes al proceso. Según documentación del TWI (The Welding Institute), estas uniones presentan dificultades para la inspección volumétrica (ultrasonido) debido a la geometría curva.
Perfiles PGC: Las superficies planas permiten cordones de soldadura con garganta constante. La fabricación en taller con posición plana (1F, 2F) maximiza la calidad y permite inspección estándar.
Perfiles laminados: Mismas ventajas de superficies planas, con el agregado de mayor espesor de material que facilita la penetración completa y reduce la sensibilidad a defectos.
La norma BS EN 1090-2 reconoce esta diferencia al exigir calificación especial para soldadores que trabajan con secciones circulares en ángulos menores a 60°.
Comportamiento sísmico
Si bien en la mayor parte de la Provincia de Buenos Aires la demanda sísmica es prácticamente nula (Zona 0-1 según INPRES-CIRSOC 103), vale la pena mencionar las diferencias para proyectos en otras regiones:
- Las barras redondas no están contempladas en las tablas de compacidad sísmica de AISC 341-16 ni del INPRES-CIRSOC 103 Parte IV. No califican como elementos de disipación en sistemas de arriostramiento concéntrico (SCBF/OCBF).
- Los perfiles conformados en frío tienen norma sísmica propia: AISI S400 (North American Standard for Seismic Design of Cold-Formed Steel Structural Systems).
- Los perfiles laminados son el estándar para diseño sísmico en todo el mundo, con décadas de investigación y ensayos cíclicos que respaldan su comportamiento.
En zona sísmica 2 o superior, los reticulados de hierro redondo son normativamente inadmisibles como sistema resistente sísmico principal.
Cuándo usar cada sistema: la guía práctica
Reticulados de hierro redondo: su nicho correcto
Los reticulados de hierro redondo siguen siendo una solución válida cuando se cumplen simultáneamente estas condiciones:
- Luces cortas (hasta 10–12 m)
- Cargas bajas (cubiertas livianas sin sobrecarga significativa)
- Zona sin viento dominante o con buena protección perimetral
- Zona sísmica 0 o 1
- Ambiente poco agresivo (interior, rural, no costero ni industrial)
- Disponibilidad de mano de obra especializada en este sistema
Ejemplos típicos: galpones rurales, cobertizos, depósitos pequeños, tinglados para maquinaria agrícola.
Limitaciones que no se deben ignorar:
- Esbeltez de diagonales φ16: λ > 200 con paneles mayores a 0,80 m
- Sin protección galvánica: requiere mantenimiento periódico
- Soldadura curva-curva: difícil de inspeccionar y controlar
- No apto para diseño sísmico explícito
- El CIRSOC 308 lo regula como “estructura liviana” con restricciones adicionales
Perfiles PGC conformados en frío: el rango intermedio
Los perfiles PGC en configuración cajón (2×C soldados) son la opción óptima para:
- Luces de 10 a 25 m (cerchas Warren, Pratt o Howe)
- Cargas moderadas (cubiertas con sobrecarga, naves deportivas, industriales livianas)
- Ambientes agresivos (costeros, industriales) gracias al galvanizado
- Zonas con viento dominante (esbeltez controlada, sección cerrada)
- Proyectos con control de presupuesto (más económico que laminados para estas luces)
- Fabricación en taller con transporte y montaje rápido
Ejemplos típicos: naves deportivas, galpones industriales medianos, cubiertas de estaciones de servicio, hangares livianos.
Limitaciones:
- Para luces mayores a 25–30 m, los perfiles comerciales disponibles no alcanzan la inercia necesaria sin aumentar excesivamente la altura de la cercha
- Las secciones conformadas en frío tienen pandeo local y distorsional que limita la capacidad a compresión en perfiles de pared delgada
- Las uniones requieren diseño cuidadoso: placas nodales (gussets), empalmes bulonados, cartelas
- Para cargas pesadas (puentes grúa, equipos suspendidos) la capacidad puede ser insuficiente
Perfiles laminados en caliente: sin límites de escala
Los perfiles W, HEB, IPN son insustituibles cuando:
- Luces mayores a 25 m con cargas significativas
- Cargas concentradas pesadas (puentes grúa, equipos, instalaciones)
- Estructuras de varios pisos (marcos rígidos, pórticos de momento)
- Zona sísmica 2 o superior con requisitos de ductilidad
- Vigas de alma llena (sin triangulación, para facilitar instalaciones)
- Estructuras de puentes, plataformas, torres
Ejemplos típicos: naves industriales pesadas, centros logísticos de gran luz, edificios de acero multi-piso, estructuras offshore, puentes.
Limitaciones:
- Costo por kg más alto que los conformados en frío (factor 1,3–1,8×)
- Mayor peso por metro (cuantías típicas de 30–50 kg/m² vs 15–25 kg/m² en PGC)
- Sin galvanizado de fábrica: requieren sistema completo de protección anticorrosiva
- Disponibilidad en Argentina: los perfiles laminados europeos (HEB, IPN) se importan; la producción nacional se limita a ciertos rangos
Tabla resumen: rangos de aplicación
| Criterio | Hierro redondo | PGC galvanizado | Laminados W/HEB |
|---|---|---|---|
| Luz recomendada | 4 – 12 m | 8 – 25 m | 10 – 50 m+ |
| Cuantía típica | 8 – 15 kg/m² | 15 – 25 kg/m² | 30 – 50 kg/m² |
| Costo relativo ($/kg) | Bajo | Medio | Alto |
| Costo relativo ($/m²) | Bajo | Medio | Medio-alto |
| Corrosión | Sin protección | Galvanizado Z275 | Sin protección |
| Zona sísmica | 0–1 solamente | 0–3 | 0–4 (todas) |
| Soldadura | Curva-curva (difícil) | Plana (estándar) | Plana (estándar) |
| Normativa | CIRSOC 308 | CIRSOC 301 + 303 | CIRSOC 301 |
| Fabricación | Obra (predominante) | Taller | Taller |
| Complejidad uniones | Alta (muchos nodos 3D) | Media (nodos 2D) | Baja-media |
| Puentes grúa | No | Limitado (< 5 ton) | Sí |
| Multi-piso | No | Limitado (2 pisos) | Sí |
El error más común: forzar el sistema fuera de su rango
En la práctica profesional argentina vemos con frecuencia dos errores opuestos:
Error 1: Usar hierro redondo para luces mayores a 12–15 m. El proyectista aumenta los diámetros (φ25, φ32) pero no resuelve el problema fundamental: el radio de giro sigue siendo d/4. Una barra de φ32 tiene r = 8 mm, apenas suficiente para 1,6 m de longitud no arriostrada. Para cubrir 20 m de luz, las fuerzas axiales requieren secciones que el hierro redondo no puede entregar de forma económica ni segura.
Error 2: Usar perfiles PGC para naves con puentes grúa de 10+ toneladas. Los perfiles conformados en frío tienen excelente relación resistencia/peso para cargas distribuidas, pero las cargas concentradas pesadas generan flexión local y aplastamiento del alma que estas secciones de pared delgada (2–3 mm) no resisten. Acá los perfiles laminados con alma de 6–12 mm son insustituibles.
La clave es respetar el rango de cada sistema. No hay sistema “mejor” en abstracto; hay sistemas más adecuados para cada situación.
Consideraciones de costo en Argentina (2026)
Los precios del acero en Argentina fluctúan con el tipo de cambio, pero las relaciones entre sistemas se mantienen relativamente estables:
| Concepto | Hierro redondo | PGC galvanizado | Laminados importados |
|---|---|---|---|
| Precio material ($/kg) | 1.200 – 1.800 | 2.000 – 2.500 | 2.500 – 3.500 |
| Mano de obra fabricación | Alta (muchos nodos) | Media (taller) | Baja-media (taller) |
| Mano de obra montaje | Alta (soldadura en obra) | Baja (bulones) | Baja (bulones) |
| Costo protección anticorrosiva | Alto (repintado periódico) | Bajo (galvanizado) | Medio-alto (pintura) |
| Costo total ($/m² cubierta) | 15.000 – 25.000 | 30.000 – 45.000 | 50.000 – 80.000 |
Nota: Precios orientativos en ARS de febrero 2026, solo estructura portante sin cubierta ni cerramientos.
El reticulado de hierro redondo es el más económico en costo inicial, pero el menor costo de mantenimiento del PGC galvanizado y la mayor velocidad de montaje pueden invertir la ecuación en el costo total de ciclo de vida para estructuras de más de 10 años de servicio.
Conclusión
Los tres sistemas estructurales tienen su lugar en la ingeniería argentina:
-
El reticulado de hierro redondo es una solución probada para estructuras livianas de luces cortas en ambientes poco agresivos. Forzarlo más allá de sus límites (luces > 12 m, ambientes corrosivos, zonas sísmicas) compromete la seguridad.
-
Los perfiles PGC en configuración cajón cubren el rango intermedio con una relación costo-prestación excelente, con la ventaja adicional del galvanizado de fábrica y la fabricación controlada en taller.
-
Los perfiles laminados en caliente son insustituibles para grandes luces, cargas pesadas, estructuras multi-piso y zonas de alta sismicidad.
La ingeniería consiste en elegir la herramienta correcta para cada problema. Conocer los límites de cada sistema es tan importante como conocer sus ventajas.
autor: “Ing. Hernán Soto”
¿Tenés un proyecto y no sabés qué sistema usar? Escribinos y lo analizamos juntos.
Referencias técnicas citadas
- CIRSOC 301-2005 — Estructuras de acero para edificios (INTI-CIRSOC)
- CIRSOC 303-2018 — Estructuras livianas de acero conformado en frío (INTI-CIRSOC)
- CIRSOC 308-2007 — Estructuras livianas con barras redondas (INTI-CIRSOC)
- INPRES-CIRSOC 103 Parte IV — Construcciones de acero sismo-resistentes
- ANSI/AISC 360-22 — Specification for Structural Steel Buildings
- ANSI/AISC 341-16 — Seismic Provisions for Structural Steel Buildings
- AISI S400-20 — Seismic Design of Cold-Formed Steel Structural Systems
- ISO 9223:2012 — Corrosivity of atmospheres classification
- ISO 12944-5:2018 — Corrosion protection by protective paint systems
- BS EN 1090-2:2018 — Execution of steel structures
- TWI, Job Knowledge No. 066 — Fillet Welded Joints
- Balbastro, G.C. y Sonzogni, V.E. (2008). Colapso de estructuras de galpones durante tormentas severas. CONICET Digital.
